Převaděč OK0X Praděd

V provozu od: 7.11.2006 (do 6.1.2007 pod značkou OK0BY, od 7.1.2007 jako OK0X)
Kmitočet TX: 439.350 MHz
Kmitočet RX: 431.750 MHz (-7.6 MHz shift)
Aktivace: CTCSS
Subtón RX: 88.5 Hz
Subtón TX: 88.5 Hz (vysílán po dobu hovoru - relace)
VF výkon: 10 Wattů
Anténa: 2x skládaný dipól směr JZ, 2x skládaný dipól směr JV, obě typ OV401.2 (BG402) ATT Plus
Polarizace: vertikální

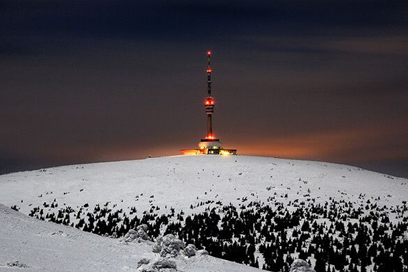

Umístění: TV vysílač Praděd - Jeseníky, 5. technologické patro - 64 metrů nad zemí
Nadmořská výška: 1555 metrů (1491 m + 64 m)
Lokátor: JO80OB
Zařízení: 2x Motorola GM950 UHF, UHF duplexer HDF406, UHF dutinová pásmová propust, převaděčový kontrolér Zetron Model 37 Repeaterman, síťový napájecí zdroj Astron SS12, předzesilovač 430 MHz OK1HJH (mimo provoz, jen pro testovací účely při údržbě), 2x anténa OV401.2, anténní dělič OK2IEN, 1,5 + 22 metrů kabelu Ericsson TZC 500.
Pořizovací hodnota zařízení: cca. 55 000.- Kč

Zařízení převaděče je složeno převážně z komponentů těchto výrobců:

Zařízení převaděče je umístěno na objektu Českých radiokomunikací, a.s. a je tedy v režimu placeného pronájmu místa. Ročně stojí nájem a spotřebovaná elektřina cca. 20 000.- Kč a převaděč tedy není možno provozovat bez finančního přispění radioamatérů. Přesto že se z větší části daří pomocí níže uvedených přispěvatelů pokrýt tuto částku, stále je možno jejich řady rozšířit a podílet se na provozu a hlavně rozvoje a vylepšení převaděče.

Přispěvatelé: OK2XGD Kamil - Dolany, OK2ZAR Petr - Loštice, OK1TZA Zdeněk - Jevíčko, OK2IFS Pavel - Opava, OK2WD Emil - Opava, OK1FPI Franta - Praha, OK2SHS Štěpán - Jeseník, OK2DRL Honza - Olomouc, OK2MDX Michala - Olomouc, OK2WDT Lukáš - Olomouc, OK4PS Pavel - Kroměříž, OK9XPM Michal - Olomouc, OK2TAR Viktor - Olbramice, OK2QI Franta - Jeseník, OK1DCR Petr - Praha, OK2VQO Kamil - Zlín, OK2SJI Jirka - Napajedla, OK2UUJ Leo - Olomouc, OK2PKT Roman - Krnov, OK2BTF Luboš - Jeseník, OK2PUD Michal - Olomouc, OK1FQC Mirek - Vidnava, OK9DAN Dan - Havířov, OK2TOR Přema - Olomouc, OK2ABC David - Ostrava, OK2PVH Mirek - Mohelnice, OK2DK David - Uherské Hradiště

Příspěvky je možno posílat bezhotovostně na účet Raiffeisenbank 183058001/5500, do zprávy pro příjemce uveďte svoji Call + napište prosím informační email, na který Vám bude příjem potvrzen.

Výhody i nevýhody umístění převaděče na Pradědu:
+ žádné námrazy na anténním systému
+ žádné ničení anténního systému větrem
+ žádná likvidace celého zařízení bleskem a atmosférickou elektřinou
+ žádné zatékání vody do anténního systému
+ žádné výpadky el. proudu (zařízení připojeno na síť zálohovanou centrálním dieselgenerátorem s předpokladem min. 7 denního provozu)
+ snadná dostupnost celého zařízení i antén v kterékoliv roční době
- umístění antén uvnitř ochozu a s tím spojené relativní omezení nebo nestálost el. pole do různých směrů
- nemožnost provozování zařízení vyrobeného "na koleně" nebo různých přestaveb, nutnost profesionálních komponentů
- nutnost pravidelných kvartálních plateb za nájem + spotřebovanou elektřinu

Pozn.: Zejména některé položky označené + má málokteré neobsluhované radioamatérské zařízení, namátkou snad OK0E/BE, OK0C, OK0H/BH, OK0J, všechny zároveň snad žádné. To koncipuje převaděč OK0X jako potenciálně velmi stabilní a spolehlivý prvek radioamatérské infrastruktury, což snad vyváží nutnost finančního krytí.


Pokrytí pro vozidlové až základnové radiostanice	Pokrytí pro přenosné až vozidlové radiostanice
